高爾凡雷諾護墊護坡技術。 本文主要介紹高爾凡雷諾護墊的應用，下文中簡單介紹了高爾凡雷諾護墊的施工步驟、注意事項以及高爾凡雷諾護墊的特點。本文就水庫除險加固工程進行講解。由于以前的護坡結構為塊石，年久失修，存在崩塌風險，危險極大，應快速進行施工，施工后效果生態環保，整體性強，有效起到護坡的作用。

一、工程概況
        楊城子水庫始建于1977年5月，1983年10月竣工。水庫杻紐工程由均質土壩、溢洪道和方型輸水洞組成。由于該水庫建設時是“大兵團”作戰，工程標準低、質量差，加之運行時間較長，工程老化失修，土壩上游塊石護坡塌陷、隆起，壩體抗沖涮能力和抗凍融能力大大降低，溢洪道底板剝蝕，消力池左右邊墻斷裂，海漫段沖毀及工程不配套等原因，給水庫及大壩安全帶來很大隱患。2003年經水利部大壩安全管理中心鑒定為三類病險水庫，被列人我省中型水庫除險加固之列。

二、高爾凡雷諾護墊加固處理
        為解決土壩上游原塊石護坡破壞嚴重的問題，并考慮當地周邊石場塊石塊徑不滿足設計要求的具體情況，在對其進行除險加固工程設計時，通過對壩前護坡擇優比選，將原護坡塊石拆除，采用鋅鋁低碳鋼絲合金雷諾護墊護坡結構形式對原壩體進行加固處理。設計護坡長度2044m(縱向），寬度20.0m(橫向），厚度0.3m，護坡面積40880㎡
。

1、施工工藝參數

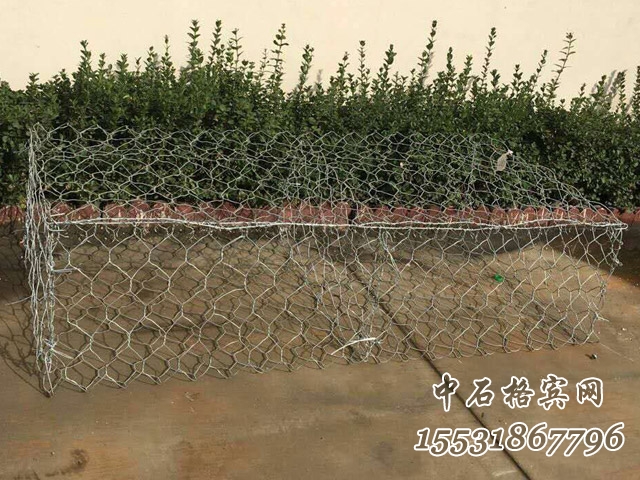

        施工網箱規格：長×寬×厚4×2×0.30m為—組，其中沿長邊方向每隔1m設一分格，每組設3個分格，網孔采用三捻蜂巢式，網線直徑4mm，網眼60×80mm，坡面清理達到設計坡比后，依次鋪400g/㎡的無紡布、再鋪上10cm厚碎石墊層，然后放置網箱，裝砌塊石，塊石規格 100-200mm。

2、施工工藝流程
（1)修坡：按照設計要求，對壩坡進行修整和壓實，達到設計坡比1:3.5。
（2)鋪設無紡布：規格400g/㎡，防止壩體坡面土體流失。
（3)鋪設碎石墊層：為減少石籠及日光照射對無紡布的破壞，鋪設10cm厚的碎石墊層。
（4)鋪設鋅鋁低碳鋼絲合金雷諾護墊：網箱按設計要求制成后，鋪設在碎石墊層上，鋪設順序由下至上，防止脫坡變位。
（5)裝砌石籠、封口：按照鋪設好的鋅鋁低碳鋼絲石籠網箱，每組長×寬×厚4×2×0.30m自下而上根據設計要求的裝砌密實度進行裝砌石籠，并視具體情況，每裝砌完成20組或30組后進行封口。
（6)單元工程完工驗收：根據批復的單元工程質量評定表，每250組（4×2m為一組）為一個單元，完成的單元工程，經施工單位自檢合格后，報現場監理工程師驗收，并評定施工質量。.合格后進行下一單元施工。
3、注意事項
（1)在預制的鋅鋁低碳鋼絲合金雷諾護墊時要嚴格按設計要求控制網孔大小，避免網孔大小不均。
（2)塊石裝砌石籠時注意碎石墊層的攤鋪均勻，保護下屋的無紡布，避免因外力破壞無紡布。
（3)碎石墊層厚度要均勻，一般控制在10cm。
（4)石塊裝箱從下而上由小到大，籠口必須用同品質鋼絲綁扎結實。

三、高爾凡雷諾護墊護坡的優點
1、施工簡便，只需將石頭按設計的密實度裝人籠子即可，不需要特殊施工技術。
2、對塊石粒徑規格要求不十分嚴格，就地取材容易，原材料利用率高。特別適合石材質量不規格的地區。
3、使用壽命長，根據不同水質情況，可達到30-50年以上。較一般塊石護坡10-15年提高3倍。
4、有很強的抵御自然破壞及耐腐蝕和抗惡劣氣候影響的能力。特別適用于風大浪高的平原地區。
5、外表美觀，整體性能好，彈性強,受不均勻沉陷影響小，不存在大范圍擾動變形。
6、可以承受大范圍變形仍不坍塌。
7、具有良好的滲透性，可防止由流體靜力造成的損害。
